Opzioni materiale: NBR, EPDM, silicone, FKM, FFKM
Intervallo di temperatura: da -60°C a +320°C (a seconda del materiale)
Durezza: 20–90 Shore A
Standard disponibili: AS568, ISO 3601, JIS B 2401, dimensioni personalizzate
Flessibilità di progettazione: O-ring, X-ring, U-ring, V-ring, guarnizioni, geometrie non standard, profili complessi
Certificazioni:
Colori:
Confezione: Sfusi, sacchetti singoli o con marchio OEM

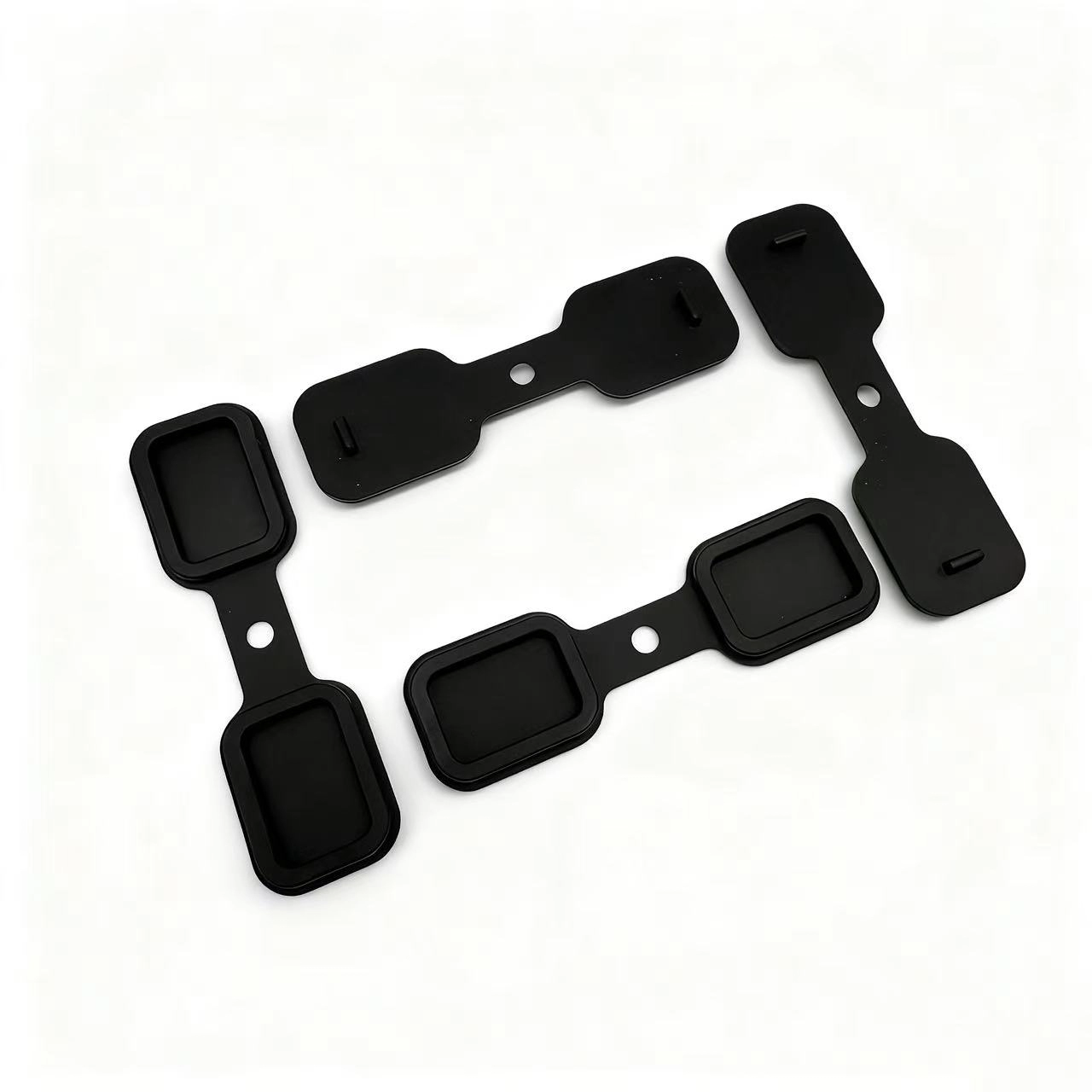

Le nostre guarnizioni in gomma personalizzate sono progettate per soddisfare requisiti applicativi specifici in cui le soluzioni di tenuta standard risultano insufficienti. Realizzate con elastomeri di alta qualità come NBR, EPDM, silicone, FKM (Viton®) e FFKM, queste guarnizioni sono completamente personalizzate in termini di materiale, geometria, durezza e caratteristiche prestazionali per garantire una tenuta affidabile in diversi ambienti meccanici, chimici e termici.
Aflas o Kalrez (FFKM)
Gomma acrilica (ACM)
Etilene-propilene (EPR, EPDM)
Fluorocarbonio (FKM/FPM)
Fluorosilicone (FVMQ)
Nitrile idrogenato (HNBR)
Gomma neoprene (CR)
Gomma nitrilica (Buna-N/NBR)
Poliuretano (PU)
Gomma siliconica (VMQ)
Gomma stirene-butadiene (SBR)
Politetrafluoroetilene (PTFE)
O-ring
Anello taglio quadrato
Quad Ring
Anello a D
Le guarnizioni in gomma personalizzate sono ampiamente utilizzate nei sistemi automobilistici, nei sistemi di controllo dei fluidi, nelle apparecchiature per semiconduttori, nella produzione fotovoltaica, nei componenti aerospaziali, nei dispositivi medici, nei macchinari per la lavorazione alimentare e in altri settori che richiedono una tenuta di precisione. Sono adatte sia per la tenuta statica che dinamica in condizioni di alta pressione, alta temperatura, fluidi corrosivi e vuoto.
Durevole e resistente all'usura
Prestazioni di tenuta superiori sotto pressione
Ampia compatibilità con fluidi e gas
Dimensioni, materiali e colori personalizzati disponibili
| O-ring misura AS568A- | Sezione trasversale W | Profondità della ghiandola L | Stretta | E(a) Gioco diametrale | Larghezza scanalatura G | Raggio della scanalatura R | Eccentricità massima (b) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale | Attuale | Attuale | % | Nessun anello di backup (G) | Un anello di backup (G1) | Due anelli di backup (G2) | |||||
| da 004 a 050 | 1/16 | ±.003 | .050 A .052 | .015 A .023 | da 22 a 32 | .002 A .005 | .093 A .098 | .138 A .143 | .205 A .210 | .005 A .015 | .002 |
| Da 102 a 178 | 3/32 | ±.003 | .081 A .083 | .017 A .025 | 17 a 24 | .002 A .005 | .140 A .145 | .171 A .176 | .238 A .243 | .005 A .015 | .002 |
| Dal 201 al 284 | 1/8 | ±.004 | .111 A .113 | .022 A .032 | 16 a 23 | .003 A .006 | .187 A .192 | .208 A .213 | .275 A .280 | .010 A .025 | .003 |
| 309 attraverso 395 | 3/16 | ±.005 | .170 A .173 | .032 A .045 | 15 a 21 | .003 A .006 | .281 A .286 | .311 A .316 | .410 A .415 | .020 A .035 | .004 |
| 425 attraverso 475 | 1/4 | ±.006 | .226 A .229 | .040 A .055 | da 15 a 20 | .004 A .007 | .375 A .380 | .408 A .413 | .538 A .543 | .020 A .035 | .005 |
